Esse vídeo mostra como montar um transmissor de fm usando dois transistores com alcance de transmissão de até 800 metros!
Especificações
Fonte: 9 volts
Consumo de corrente: 7mA
Tempo da bateria: 50 horas ZnC, 100 horas alcalina
Sintonia: 80 – 110MHz (diminuindo e aumentando a bobina)
sintonia fina ajustando o trimmer
Estabilidade – baixa. Não movimente o transmissor enquanto em operação
Comprimento da antena – 175cm
Especificações
Fonte: 9 volts
Consumo de corrente: 7mA
Tempo da bateria: 50 horas ZnC, 100 horas alcalina
Sintonia: 80 – 110MHz (diminuindo e aumentando a bobina)
sintonia fina ajustando o trimmer
Estabilidade – baixa. Não movimente o transmissor enquanto em operação
Comprimento da antena – 175cm
Esquema do transmissor de fm com 2 transistores
Imagem by talkingelectronics.com

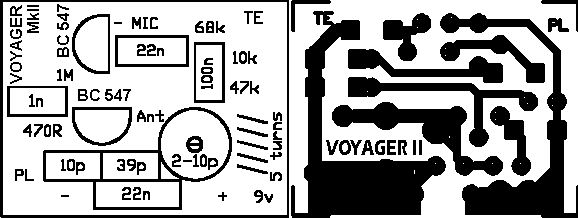

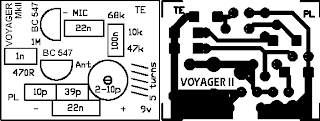

Placa de circuito impresso para montagem do transmissor de fm
imagem by talkingelectronics.com/
Para maiores informações sobre o circuito visite a página do autor do transmissor voyager MKII, talkingelectronics.com
+ comentários + 3 comentários
Fiz este transmissor consegui transmitir uns mil metros
Vc usou qual transistor?
Tbm fiz, consegui transmitir a um raio de 500 metros, com uma fonte estabilizada de 12v. Usei um bc547, e uma boa antena dipolo...
